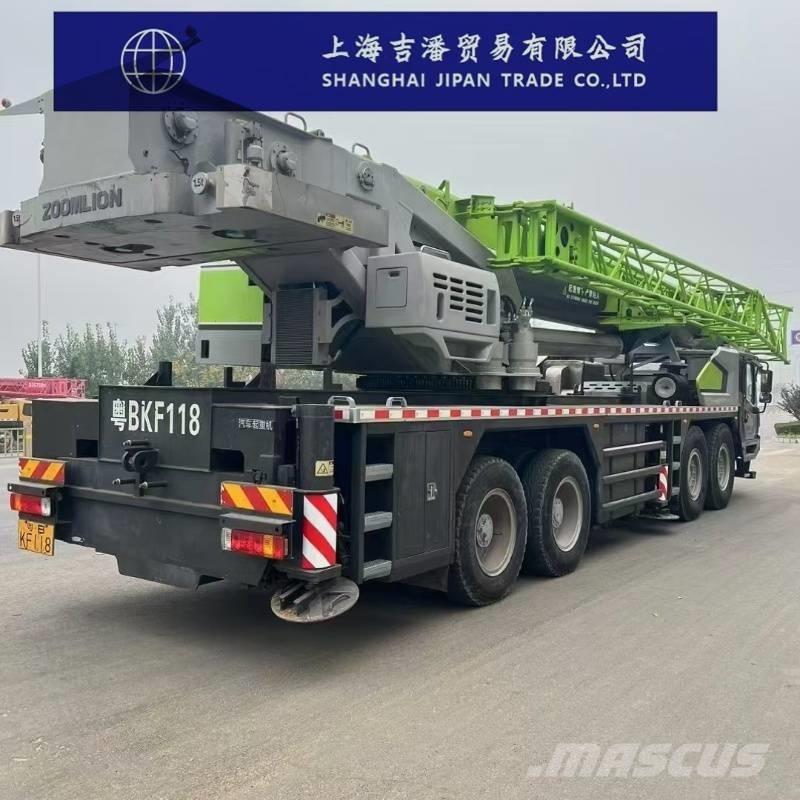

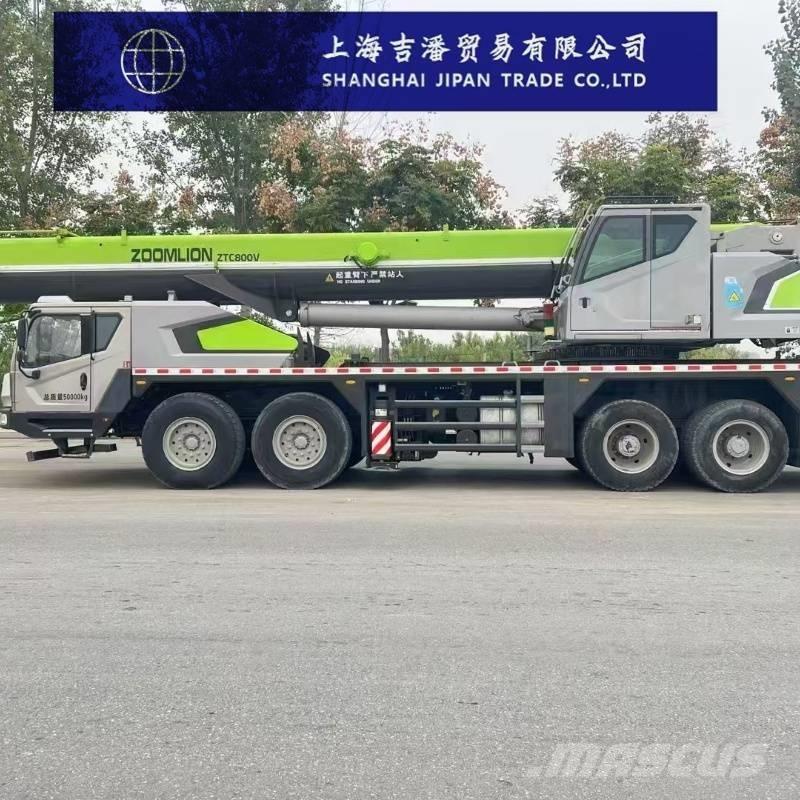

Zoomline ZTC 800 V

Fly Jib Hook Counter Weight Packaging Details 1. Flat frame is more suitable for large construction equipment without disassembly. 2. Containers are the cheapest and fastest. 3. Bulk carriers are more suitable for large construction equipment. 4. Ro-ro shipment is fast and suitable for all kinds of machines. You can choose any mode of transportation according to your needs.

吊杆末端起重能力 主臂全伸（49m）：14 吨（幅度 10 米时） 副臂加持（49m 主臂 + 23.5m 副臂）：2.8 吨（幅度 30 米时，副臂角度 30°） 短臂工况（12.6m 主臂）：38 吨（幅度 5 米时） 2. 最大举升高度 主臂全伸：49.8 米 主臂 + 副臂 + 标准节：72.5 米（副臂角度 30° 时） 极限工况：通过超起装置可提升至 76 米（需额外配重） 3. 毛重与配重 作业状态总重：50 吨（含 15 吨配重） 运输状态重量：45 吨（拆卸副配重后） 配重设计：模块化配重块，单块重量 7.5 吨，支持带 10 吨配重转场 4. 吊杆长度与结构 主臂：5 节 49 米 U 型截面（高强度钢，板式臂头） 副臂：双节 23.5 米桁架式（角度 0°/15°/30° 可调） 伸缩技术：第二代任意伸缩系统，全伸时间 145 秒 5. 运输尺寸 长 × 宽 × 高：15100×2850×3820mm（驾驶室不可拆卸） 轴距：6380×8000mm（支腿跨距），接近角 12° 轮胎规格：12.00R20（前单胎，后双胎） 二、ZTC800V653（吊装性能标杆） 1. 吊杆末端起重能力 主臂全伸（58.5m）：15 吨（幅度 10 米时） 副臂工况（58.5m 主臂 + 17.5m 副臂）：3.2 吨（幅度 30 米时） 行业领先：中长臂段（25 米幅度）吊载 11 吨，超越同吨位竞品 12% 2. 最大举升高度 主臂全伸：58.5 米 主臂 + 副臂 + 标准节：83.5 米（副臂角度 30° 时） 作业稳定性：8 米支腿跨距，吊远稳定性行业最优 3. 毛重与配重 作业状态总重：52 吨（含 18 吨配重） 运输状态重量：47 吨（拆卸副配重后） 配重设计：模块化配重块，单块重量 9 吨，支持带 12 吨配重转场 4. 吊杆长度与结构 主臂：6 节 58.5 米 U 型截面（高强度钢，板式臂头） 副臂：双节 17.5 米桁架式（角度 0°/15°/30° 可调） 臂头设计：单滑轮组，最大单绳拉力 45kN 5. 运输尺寸 长 × 宽 × 高：15800×2850×3880mm（驾驶室不可拆卸） 轴距：6380×8000mm（支腿跨距），最小离地间隙 310mm 轮胎规格：12.00R20（前单胎，后双胎）
